產品概述

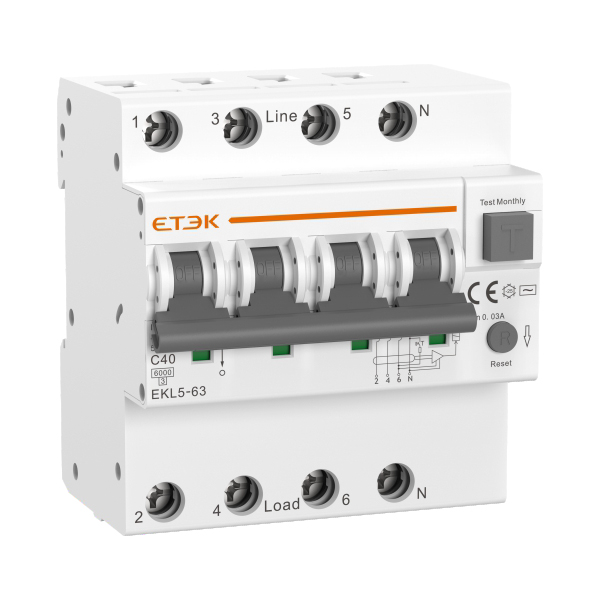

EKL5-63電子式剩余電流動作斷路器適用于交流50/60Hz，額定電壓兩極230V，四極415V，額定電流?63A的商業辦公樓民用住宅及?般工業用途的終端配電線路中，對線路提供過載、短路保護和漏電保護，也可在正常情況下對線路進行不頻繁轉換操作。該產品具備漏電復位按鈕功能，能夠直接判斷短路過載、漏電觸發跳閘、人工分合閘等故障類別，幫助用戶識別并鎖定線路故障點進行快速維修，具有安全、可靠、簡便等特點。
符合標準：GB/T 16917.1、IEC61009-1。
技術參數
剩余電流保護類型 | AC、A、S |
剩余電流脫扣器動作類型 | 電?式 |
極數 | 2P（1P+N)、4P（3P+N)，N極帶斷點 |
額定電壓（Ue） | 2P（1P+N)：230/240V~、4P（3P+N)：400/415V~ |
額定電流（In） | 6、10、16、20、25、32、40、50、63A |
額定絕緣電壓（Ui） | 500V |
額定剩余動作電流（IΔn） | 10、30、100、300mA |
額定剩余電流分?jǐn)鄷r(shí)間 | ≤ 0.1s |
額定剩余接通和分?jǐn)嗄芰Γ↖Δm） | 500A(In≤50A)、10In(In>50A) |
額定頻率 | 50/60Hz |
額定分?jǐn)嗄芰?/p> | EKL5-63: 6kA；EKL5-63H: 10kA |
能量等級 | 3 |
額定沖擊耐受電壓（Uimp） | 4kV |
介電強度 | 2kV(50Hz,1 分鐘) |
熱釋放特性（?延時） | (1.13-1.45)×In |
磁釋放特性（瞬時） | B型：(3-5)×In、C型：(5-10)×In、D型：(10-20) x In |
電氣壽命 | 4000次 |
機械壽命 | 10000次 |
觸點位置指示器 | 有 |
接地故障指示燈 | 有 |
防護等級 | IP20 |
環境溫度 | -25℃ 至 +55℃, 最大濕度 95% |
端子連接類型 | 電纜、針式匯流排、叉型匯流排 |
最大可接導線截?積 | 25mm2 |
最大可承受扭矩 | 2.5N. m |
安裝方式 | 安裝在 35mm DIN 導軌上 |
進線方式 | 上進線 |
