產品概述

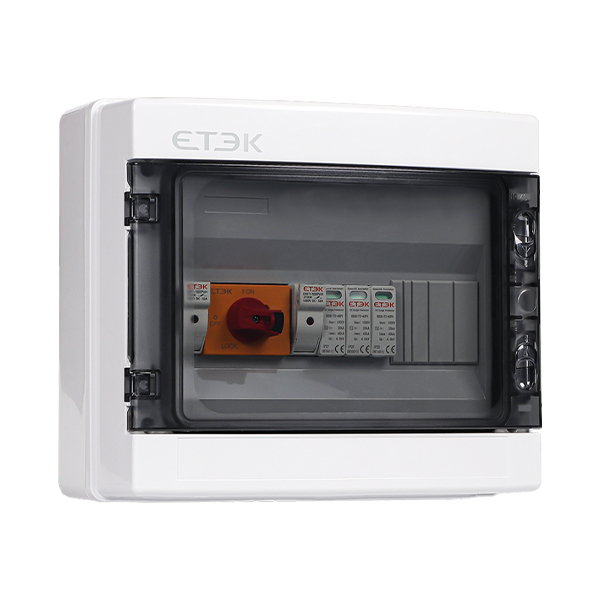

EKDBS系列太陽能光伏直流匯流箱采用高強度塑料外殼設計，確保產品堅固耐用。該匯流箱具有IP65防護等級，可在惡劣環境條件下提供保護。這些匯流箱適用于運?電壓為500V、600V和1000V的家用工業光伏發電系統。
該匯流箱可配備?系列組件，例如直流斷路器、隔離開關、直流浪涌保護器、直流保險絲、光伏連接器或防水接頭。
EKDBS系列提供防雷、短路保護和接地保護，確保系統安全。并支持?個或多個輸出，可輕松安裝在墻壁上。除核心組件外，所有組件都可以根據用戶要求定制。
技術參數
| 通用 | ||||||||
| 型號 | EKDBS-PV1/1 | EKDBS-PV2/1 | EKDBS-PV3/1 | EKDBS-PV4/1 | ||||
| 直流輸入組串 | 1串 | 2串 | 3串 | 4串 | ||||
| 直流輸出組串 | 1串 | 1串 | 1串 | 1串 | ||||
| 每串最大輸入電流 | 32A | 15A | 20A | 10A/20A | 8A/15A | |||
| 最大直流輸入電壓 | 600VDC | 1000VDC | 600VDC | 1000VDC | 500VDC | 1000VDC | 1000VDC | |
| 最大輸出開關電流 | 32A | 32A | 63A | 32A/63A | 32A/63A | |||
| 直流電涌保護器 | ||||||||
| 試驗類別 | II | II | II | II | ||||
| 最大持續工作電壓 | 600VDC | 1000VDC | 600VDC | 1000VDC | 600VDC | 1000VDC | 1000VDC | |
| 標稱放電電流 | 20kA | 20kA | 20kA | 20kA | ||||
| 最大放電電流 | 40kA | 40kA | 40kA | 40kA | ||||
| 電壓保護水平 | 2.6kV | 4kV | 2.6kV | 4kV | 2.6kV | 4kV | 4kV | |
| 極數 | 2P | 3P | 2P | 3P | 2P | 3P | 3P | |
| 結構特點 | 插拔式模塊 | 插拔式模塊 | 插拔式模塊 | 插拔式模塊 | ||||
| 直流熔斷器 | ||||||||
| 額定工作電壓 | 1000VDC | 1000VDC | 1000VDC | 1000VDC | ||||
| 額定電流 | 32A（8~32A可選） | 15A | 10A/20A | 8A/15A | ||||
| 尺寸 | 10x38mm | 10x38mm | 10x38mm | 10x38mm | ||||
| 主開關（標配隔離開關，斷路器可選） | ||||||||
| 額定工作電流 | 32A | 32A | 32A/63A | 32A/63A | ||||
| 外殼 | ||||||||
| 材料材質 | PC+ABS | |||||||
| 防護等級 | IP65 | |||||||
| 沖擊防護等級 | IK10 | |||||||
| 殼體尺寸 | 由主開關類型和輸入電壓決定（可定制） | |||||||
| 輸入或輸出端子規格 | 電纜接頭PG9（4-9mm2），MC4(6mm2) | |||||||
| 工作環境 | ||||||||
| 工作溫度 | -25℃ to +55℃ | |||||||
| 濕度 | 95% | |||||||
| 海拔高度 | 2000m | |||||||
| 安裝方式 | 壁掛式安裝 | |||||||
| 通用 | ||||||
| 型號 | EKDBS-PV2/2 | EKDBS-PV4/2 | EKDBS-PV6/2 | |||
| 直流輸入組串 | 2串 | 4串 | 6串 | |||
| 直流輸出組串 | 2串 | 2串 | 2串 | |||
| 每串最大輸入電流 | 32A | 15A | 10A/20A | |||
| 最大直流輸入電壓 | 600VDC | 1000VDC | 500VDC | 1000VDC | 1000VDC | |
| 最大輸出開關電流 | 32A | 32A | 32A/63A | |||
| 直流電涌保護器 | ||||||
| 試驗類別 | II | II | II | |||
| 最大持續工作電壓 | 600VDC | 1000VDC | 600VDC | 1000VDC | 1000VDC | |
| 標稱放電電流 | 20kA | 20kA | 20kA | |||
| 最大放電電流 | 40kA | 40kA | 40kA | |||
| 電壓保護水平 | 2.6kV | 4kV | 2.6kV | 4kV | 4kV | |
| 極數 | 2P | 3P | 2P | 3P | 3P | |
| 結構特點 | 插拔式模塊 | 插拔式模塊 | 插拔式模塊 | |||
| 直流熔斷器 | ||||||
| 額定工作電壓 | 1000VDC | 1000VDC | 1000VDC | |||
| 額定電流 | 32A（8~32A可選） | 15A | 10A/20A | |||
| 尺寸 | 10x38mm | 10x38mm | 10x38mm | |||
| 主開關（標配隔離開關，斷路器可選） | ||||||
| 額定工作電流 | 32A | 32A | 32A/63A | |||
| 外殼 | ||||||
| 材料材質 | PC+ABS | |||||
| 防護等級 | IP65 | |||||
| 沖擊防護等級 | IK10 | |||||
| 殼體尺寸 | 由主開關類型和輸入電壓決定（可定制） | |||||
| 輸入或輸出端子規格 | 電纜接頭PG9（4-9mm2），MC4(6mm2) | |||||
| 工作環境 | ||||||
| 工作溫度 | -25℃ to +55℃ | |||||
| 濕度 | 95% | |||||
| 海拔高度 | 2000m | |||||
| 安裝方式 | 壁掛式安裝 | |||||
